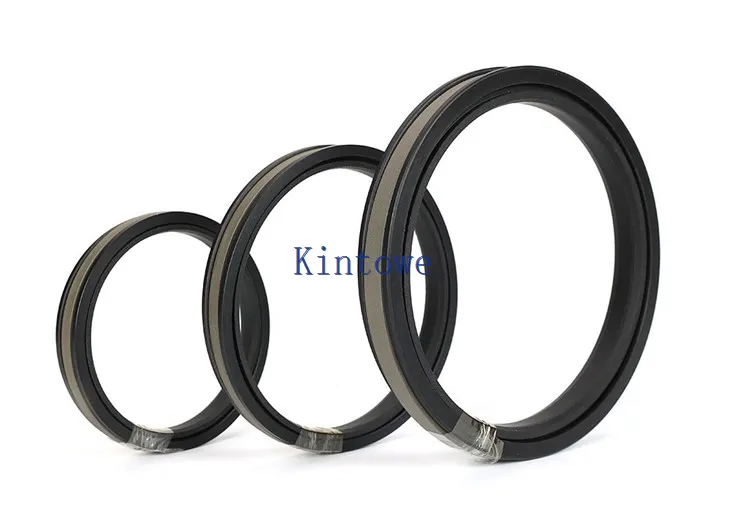

K735 kompakte dobbeltvirkende stempelforseglinger
Fordeler:
☆ Lav friksjon
☆ Høyt trykkfunksjon
☆ Lang levetid
☆ Varialt utvalg av materielle alternativer som passer til mange arbeidsforhold
K735 er en kompakt dobbeltvirkende stempelforseglingssamling designet for enkelt stempel og egnet for lavt til høyt trykk, middels til tunge applikasjoner.
Monteringen er sammensatt av et selv - smøring, slitasje - resistent bronse fylt eller glass/mos2 fylt ptfe cap -ring som gir stor holdbarhet og levetid. I tillegg er den lastet av en NBR -energizer som gir utmerket støtte og energi til tetningen, noe som sikrer at den presterer optimalt under varierende forhold.
Dessuten kommer det dobbeltvirkende stempelforseglingen med termoplastisk delt anti - ekstruderingsringer som gir utmerket støtte på begge sider og forhindrer forurensning av energizer og capring. Denne funksjonen sikrer at enheten forblir ren og fri for ethvert rusk, noe som forbedrer holdbarheten og levetiden.
K735 stempelforsegling er designet for å brukes i en rekke utstyr og er spesielt egnet til å bruke i EarthMoving og annet av - motorveiutstyr. Denne stempelforseglingen er i stand til å levere pålitelig, lekkasje - gratis ytelse som hjelper deg med å sikre optimal systemfunksjon og lang - termoperasjon.
Produksjonsprosess:
Tekniske detaljer
| Driftsforhold | Metrisk | Tomme |
| Maksimal hastighet | 1,5 m/sek | 4,5 ft/sek |
| Temperaturområde | -40 grader +120 grad | -40 grad f +250 grad f |
| Maksimalt trykk | 500bar* | 7500 p.s.i.* |
| Maksimal ekstruderingsgap | Tall viser det maksimalt tillatte gapet alt på den ene siden ved å bruke minimumsstang Ø og maksimal klaring Ø. | |||
| Trykkstang | 160 | 250 | 400 | 500 |
| Maksimalt gap mm | 1.0 | 0.8 | 0.6 | 0.5 |
| Trykk psi | 2400 | 3750 | 6000 | 7500 |
| Maksimalt gap i | 0.040 | 0.030 | 0.024 | 0.020 |
| Overflateuhet | μMRA | μmrt | μincla | μinrms |
| Dynamisk tetnings ansikt ød1 | 0.1＜＞0.4 | 4 Maks | 4＜＞16 | 5＜＞18 |
| Statisk tetnings ansikt ød1 | 1,6 maks | 10 maks | 63 Maks | 70 maks |
| Statiske boliger ansikter l1 | 3.2 Maks | 16 maks | 125 maks | 140 maks |
| Chamfers & Radii | ||||
| Groove -seksjonen mindre enn eller lik S mm | 7.0 | 7.5 | 11.5 | 14.0 |
| Min chamfer c mm | 4.0 | 5.0 | 7.0 | 8.0 |
| Maks filet rad r1mm | 0.8 | 0.8 | 0.8 | 0.8 |
| Groove -seksjonen mindre enn eller lik S i | 0.187 | 0.240 | 0.365 | 0.470 |
| Min chamfer c i | 0.160 | 0.200 | 0.250 | 0.280 |
| Maks filler rad r1i | 0.016 | 0.016 | 0.032 | 0.032 |
| Toleranser | øD1 | ød1 | L1 |
| mm |
H9 |
+0 -0.2 |
+0.2 -0 |
| i |
H9 |
*Se nedenfor |
+0.01 -0 |
| øD1i |
Mindre enn eller lik 3.000 |
Mindre enn eller lik 4.500 |
＞4.500 |
| ød1Tol |
+0 -0.002 |
+0 -0.003 |
+0 -0.004 |
|
ФD1 |
Фd1 |
L1 |
Del nr. |
ФD1 |
Фd1 |
L1 |
Del nr. |
|
50 |
36 |
9.0 |
7350500 |
165 |
142 |
16.0 |
7351650 |
|
60 |
46 |
9.0 |
7350600 |
170 |
147 |
16.0 |
7351700 |
|
63 |
48 |
11.0 |
7350630 |
175 |
152 |
16.0 |
7351750 |
|
65 |
50 |
11.0 |
7350650 |
180 |
157 |
16.0 |
7351800 |
|
70 |
55 |
11.0 |
7350700 |
185 |
162 |
16.0 |
7351850 |
|
75 |
60 |
11.0 |
7350750 |
190 |
167 |
16.0 |
7351900 |
|
80 |
65 |
11.0 |
7350800 |
200 |
177 |
16.0 |
7352000 |
|
85 |
70 |
11.0 |
7350850 |
210 |
187 |
16.0 |
7352100 |
|
90 |
75 |
11.0 |
7350900 |
215 |
192 |
16.0 |
7352150 |
|
95 |
80 |
11.0 |
7350950 |
220 |
197 |
16.0 |
7352200 |
|
100 |
85 |
12.5 |
7351000 |
225 |
202 |
16.0 |
7352250 |
|
105 |
90 |
12.5 |
7351050 |
230 |
207 |
16.0 |
7352300 |
|
110 |
95 |
12.5 |
7351100 |
240 |
217 |
16.0 |
7352400 |
|
115 |
100 |
12.5 |
7351150 |
250 |
222 |
17.5 |
7352500 |
|
120 |
105 |
12.5 |
7351200 |
260 |
232 |
17.5 |
7352600 |
|
125 |
102 |
16.0 |
7351250 |
270 |
242 |
17.5 |
7352700 |
|
130 |
107 |
16.0 |
7351300 |
280 |
252 |
17.5 |
7352800 |
|
135 |
112 |
16.0 |
7351350 |
290 |
262 |
17.5 |
7352900 |
|
140 |
117 |
16.0 |
7351400 |
300 |
272 |
17.5 |
7353000 |
|
145 |
122 |
16.0 |
7351450 |
320 |
292 |
17.5 |
7353200 |
|
150 |
127 |
16.0 |
7351500 |
330 |
302 |
17.5 |
7353300 |
|
160 |
137 |
16.0 |
7351600 |
350 |
322 |
17.5 |
7353500 |
|
|
|
|
|
400 |
372 |
17.5 |
7354000 |
